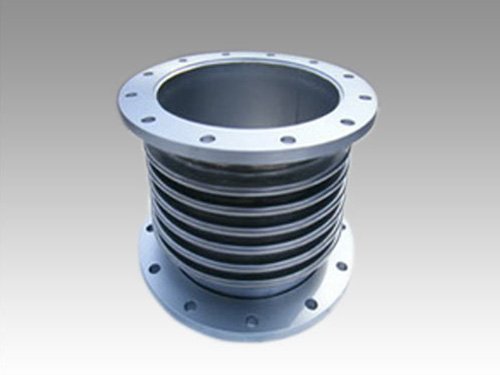

波紋伸縮器習慣上也叫膨脹節，或伸縮節，由構成其工作主體的波紋管（一種彈性元件）和端管、支架、法蘭、導管等附件組成。
波紋伸縮器屬于一種補償元件。利用其工作主體波紋管的伸縮變形，以吸收管線、導管、容器等由熱脹冷縮等原因而產生的尺寸變化，或補償管線、導管、容器等的軸向、橫向和角向位移。也可用于降噪減振。在現代工業中用途廣泛。
波紋伸縮器標準：
標準編號:GB/T 12777-1999（新標準GB/T 12777-2008）
波紋伸縮器標準名稱:金屬波紋管膨脹節通用技術條件
標準實施日期:2000-3-1 （新標準實施日期2009-02-01）
頒布部門:國家質量技術監督局
內容簡介:本標準規定了金屬波紋管膨脹節的定義、分類、要求、試驗方法、檢驗規則、標志及包裝、運輸、貯存等。本標準適用于安裝在管道中其撓性件為整體成形無加強U形、加強U形和∩形波紋管的圓形膨脹節的設計、制造和檢驗。壓力容器用膨脹節的設計、制造和檢驗亦可參照使用。
波紋管的英文是：bellows 膨脹節的英文是：expansion joints 補償器的英文是：compensator
波紋伸縮器專用特殊材料如下：
1、奧氏體特種不銹鋼：254SMO、904L、AL6XN
2、雙相不銹鋼：2205雙相鋼（S31803）
3、鎳基合金鋼：INCOLOY800/800H/800HT/840/825、 INCONEL600/601/690/625/X-750 哈氏合金C-276/C-22/X、MONEL400/K500
4、純 鎳：N4、N6（Ni200、Ni201）
5、沖壓用鈦板：GR1、GR2、TA1、TA2
6、奧氏體不銹鋼：SUS304、SUS304L、SUS316、SUS316L、SUS310S、SUS321、SUS316Ti
技術參數：
通徑DN
波數
壓力等級 Mpa
濾紋管
面積 cm2
最大外徑尺
寸 mm
0.25
1.0
2.5
軸向補償量 mm/ 剛度 N/mm
法蘭JDZ/F(mm)
接管JDF/J(mm)
波紋補償器安裝注意事項
1、波紋補償器在安裝前應先檢查其型號、規格及管道配置情況，符合設計要求。
2、對帶內套筒的補償器應注意使內套筒子的方向與介質流動方向一致，鉸鏈型補償器的鉸鏈轉動平面應與位移轉動平面一致。
3、需要進行“冷緊”的補償器，預變形所用的輔助構件應在管路安裝完畢后方可拆除。
4、嚴禁用波紋補償器變形的方法來調整管道的安裝超差，以免影響補償器的正常功能、降低使用壽命及增加管系、設備、支承構件的載荷。
5、安裝過程中，不允許焊渣飛濺到波殼表面，不允許波殼受到其它機械損傷。
6、管系安裝完畢后，應盡快拆除波紋補償器上用作安裝運輸?shù)妮o助定位構件及緊固件，并按設計要求將限位裝置調到規定位置，使管系在環境條件下有充分的補償能力。
7、波紋補償器所有活動元件不得被外部構件卡死或其活動范圍，應保證各活動部位的正常動作。
8、水壓試驗時，應對裝有波紋補償器管路端部的次固定管架進行加固，使管路不發生移動或轉動。對用于氣體介質的補償器及其連接管路，要注意充水時是否需要增設臨時支架。水壓試驗用水清洗液的96氯離子含量不超過25PPM。
9、水壓試驗結束后，應盡快排波殼中的積水，并迅速將波殼內表面吹干。
10、與波紋補償器波紋管接觸的保溫材料應不含氯
