防水套管在原廠前都必須標規格型號規格，那樣到施工工地后便捷顧客對比安裝，那麼那么問題來了，假如恰當?shù)臉?biāo)注防水套管的規格型號規格呢？下邊給大伙兒講一下。 在修建蓄水池等建筑物時，常常會應用防水套管。在國家給水排水建筑圖集中有確立的防水套管的規格和實際的作法，以公稱直徑DN來界定防水套管的尺寸。
建筑工程設計工作人員在設計方案工程圖紙時，一般 會在圖上防水套管旁及其原材料表格中標注防水套管的規格尺寸。在明確規格時，也是依照國家行業標準選用公稱直徑DN來界定的。
在現場工程施工時，常常會產生當場施工人員將防水套管的規格DN立即做為防水套管的管經來工程施工。導致具體必須穿越重生該防水套管的管道沒法一切正常穿越重生，造成改動和返修等一系列難題。當場施工人員誤會工程圖紙內容，的確有其自身技術實力有待提高的難題�？墒�，依照基本構思，管道的公稱直徑DN的確是意味著了管道的立即尺寸。因而，設計方案工作人員可能在設計方案時應當更個性化一些，提議在標注防水套管大鐘頭，除開公稱直徑，再提升防水套管自身直徑及厚度等信息內容，或是在設計交底時，真誠提示一下。

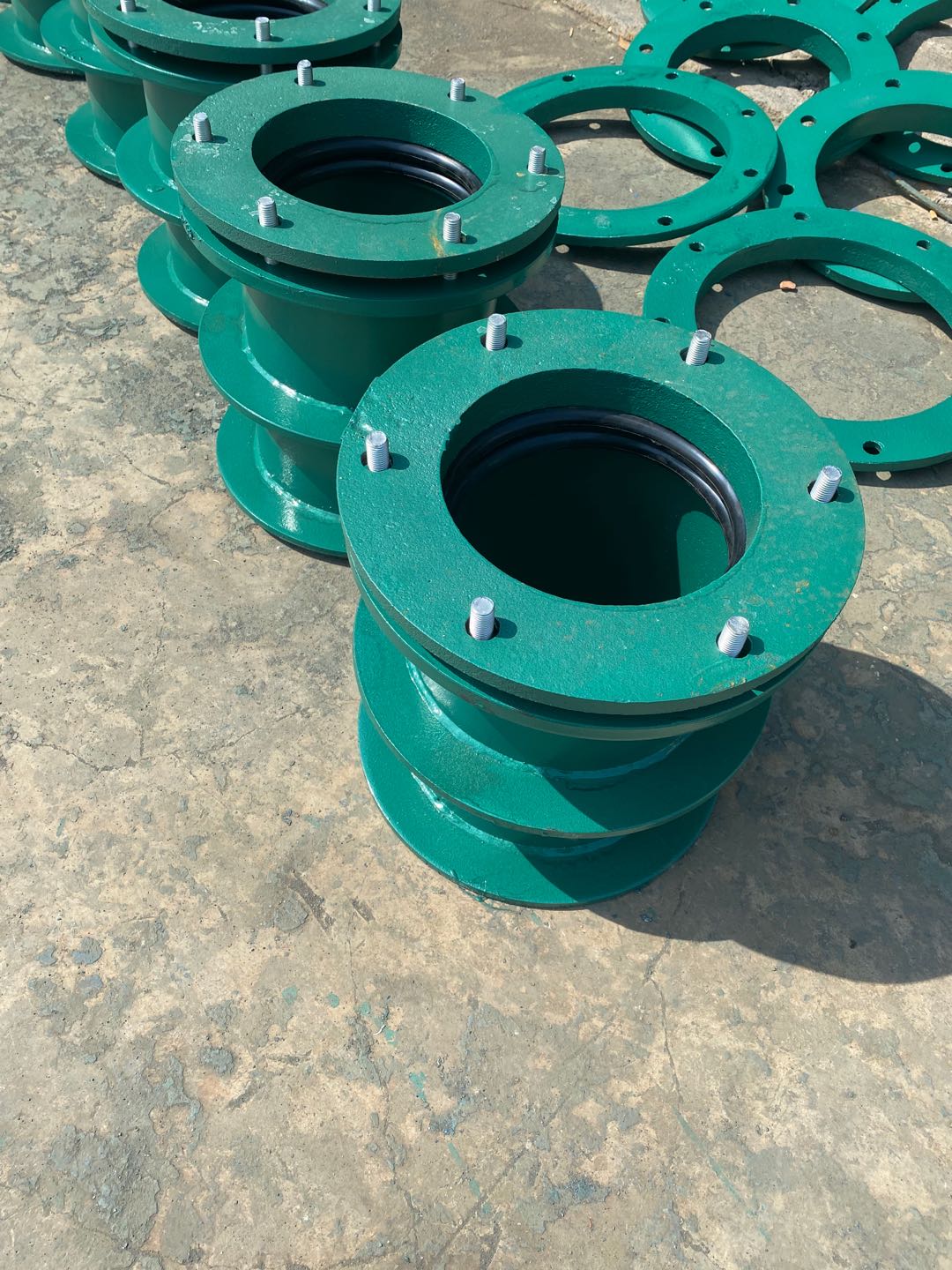

02S404柔性防水套管說明：
1、本圖尺寸均以毫米來計。
2、柔性防水套管一般穿過墻壁之處受有振動或有嚴密防水要求的構筑物。
3、套管部分加工完成后，在其外壁均刷底漆一遍（底漆包括樟丹或冷底子油）。外層防腐由設計決定。
4、套管穿墻之墻壁，如遇非混凝土墻壁時應改用混凝土墻壁，其澆注混凝土范圍應比翼環直徑（ D6 ）大 200mm ，而且將套管澆固與墻內。
5、穿管處之混凝土墻厚應不小于 300mm 否則應使墻壁一邊加厚或兩邊加厚。加厚部分的直徑小應比翼環直徑（ D6 ） 200mm
6、套管的材料重量是按墻厚 L 值為 300mm 應另行計算。
7、套管部件材料，用 A3 材料制作， T42 。
I型柔性防水套管說明：
1、當迎水面為腐蝕性介質時，可采用封堵材料將縫隙封堵。
2、套管穿墻處如遇非混凝土墻壁時，應局部改用混凝土墻壁，其澆注范圍應比翼環直徑（D5）大200，而且將套管一次澆固于墻內。
3、穿管處混凝土墻厚應不小于300，否則應使墻壁一邊加厚或兩邊加厚，加厚部分的直徑至少為D5+200。
4、套管的重量以L=300計算，如墻厚大于300時，應另行計算。
II型柔性防水套管說明：
1、柔性填料材料：瀝青麻絲、聚苯乙烯板、聚乙烯泡沫塑料板。
2、密封膏：聚硫密封膏、聚胺脂密封膏。
3、套管穿墻處如遇非混凝土墻壁時，應局部改用混凝土墻壁，其澆注范圍應比翼環直徑（D5）大200，而且將套管一次澆固于墻內。
4、穿管處混凝土墻厚應不小于300，否則應使墻壁一邊加厚或兩邊加厚，加厚部分的直徑至少為D5+200。
5、套管的重量以L=300計算，如墻厚大于300時，應另行計算。
剛性防水套管適用于管道穿墻處不承受管道振動和伸縮變形的構（建）筑物，適用于管道穿墻處空間有限或管道安裝先于構（建）筑物或管道的更新改造。對于有地震設防要求的地區，如采用剛性防水套管，應在進入池壁或建筑物外墻的管道上就近設置柔性連接。A型適用于鋼管，B,C型適用于球墨鑄鐵鋼管及鑄鐵管。
剛性防水套管在用于與腐蝕性介質接觸時，設計人應根據介質性及防腐要求，另行選擇使用的耐腐蝕材料。金屬表面涂覆前應進行除銹，手工除銹質量應達到GB8923-88標準中的st3級，噴射除銹質量應達到Sa2 1/2 級。
剛性防水套管使用范圍：
剛性防水套管適用于管道穿墻處不承受管道振動和伸縮變形的構(建)筑物，對于設防要求的地區，如采用剛性防水套管，應在進入池壁或建筑物外墻的管道上就近設置柔性連接，A型適用于鋼管。
再次感謝廣大客戶朋友對鞏義市天翔管道設備有限公司產品的大力支持。在此，我協鞏義市天翔管道設備有限公司全體員工感謝您的光臨！如有意者，請撥打我們的熱線電話：【0371-64026667 】聯系人：【 張經理 】 手機：【 18530918277 】我們將竭誠為您服務！
鞏義市天翔管道設備有限公司自創廠以來，不斷的在技術和應用上取得新的創新和突破。天翔管道以管理、服務主動的態度在眾多合作伙伴中建立起了良好的信譽，兼容并蓄，不斷向管道應用行業深入發展。經營范圍：橡膠接頭,防水套管，補償器，膨脹節，波紋補償器，旋轉補償器，無推力補償器，套筒補償器，伸縮器，傳力接頭，伸縮接頭，無約束補償器，法蘭盤，人孔，彎頭，三通，閘閥，蝶閥，鴨嘴閥，等系列產品。
技術參數：
02S404柔性防水套管主要尺寸、重量表
| DN | D1 | D2 | D3 | D4 | D5 | I | 10 | I1 | I2 | D1 | D2 | D3 | n-M | A型重量 | B型重量 | |||
| I型 | Ⅱ型 | I型 | Ⅱ型 | I型 | Ⅱ型 | |||||||||||||
| 50 | 60 | 95 | 65 | 145 | 200 | 65 | 28 | - | 72 | 30 | 3.5 | 4 | 8 | 4-M12 | 14.40 | - | 14.60 | - |
| 65 | 76 | 114 | 80 | 165 | 220 | 65 | 28 | 25 | 72 | 30 | 3.75 | 4 | 8 | 4-M12 | 16.89 | 17.07 | 17.18 | 17.35 |
| 80 | 89 | 127 | 95 | 180 | 235 | 65 | 28 | 25 | 76 | 38 | 4 | 4 | 10 | 4-M16 | 21.12 | 21.31 | 21.42 | 21.61 |
| 100 | 108 | 146 | 114 | 200 | 255 | 65 | 28 | 25 | 76 | 38 | 4 | 4.5 | 10 | 4-M16 | 24.37 | 24.58 | 24.71 | 24.92 |
| 125 | 133 | 180 | 140 | 235 | 290 | 65 | 28 | 25 | 76 | 38 | 4 | 6 | 10 | 6-M16 | 31.92 | 32.31 | 32.43 | 32.82 |
| 150 | 159 | 203 | 165 | 260 | 315 | 65 | 28 | 25 | 76 | 38 | 4.5 | 6 | 10 | 6-M16 | 35.77 | 36.17 | 36.31 | 36.72 |
| 200 | 219 | 265 | 226 | 320 | 375 | 65 | 28 | 25 | 76 | 38 | 6 | 6 | 10 | 6-M16 | 44.69 | 45.29 | 45.29 | 45.87 |
| 250 | 273 | 325 | 280 | 380 | 435 | 65 | 28 | 25 | 76 | 38 | 8 | 8 | 10 | 8-M16 | 59.41 | 60.22 | 60.43 | 61.33 |
| 300 | 325 | 377 | 333 | 435 | 495 | 72 | 28 | 30 | 90 | 46 | 8 | 10 | 10 | 8-M20 | 89.37 | 90.02 | 90.35 | 91.14 |
| 350 | 377 | 426 | 385 | 485 | 545 | 72 | 32 | 30 | 90 | 46 | 10 | 10 | 10 | 8-M20 | 99.74 | 100.3 | 100.7 | 101.5 |
| 400 | 426 | 480 | 435 | 540 | 600 | 72 | 32 | 30 | 90 | 46 | 1O | 10 | 10 | 12-M20 | 114.0 | 114.8 | 115.3 | 116.4 |
| 450 | 480 | 530 | 488 | 590 | 650 | 72 | 32 | 30 | 90 | 46 | 10 | 1O | 10 | 12-M20 | 124.1 | 124.7 | - | - |
| 500 | 530 | 585 | 538 | 645 | 705 | 72 | 32 | 30 | 90 | 46 | 10 | 10 | 10 | 16-M20 | 139.3 | 140.5 | - | - |
| 600 | 630 | 690 | 640 | 755 | 820 | 75 | 32 | 30 | 104 | 54 | 10 | 10 | 12 | 16-M24 | 197.2 | 198.2 | - | - |
| 700 | 720 | 780 | 730 | 845 | 910 | 75 | 40 | 30 | 104 | 54 | 10 | 1O | 12 | 20-M24 | 222.6 | 223.7 | - | - |
| 800 | 820 | 880 | 830 | 950 | 1020 | 80 | 40 | 40 | 117 | 60 | 10 | 10 | 12 | 20-M27 | 280.0 | 282.3 | - | - |
| 900 | 920 | 980 | 930 | 1050 | 1120 | 80 | 40 | 40 | 117 | 60 | 10 | 10 | 12 | 20-M27 | 309.6 | 312.2 | - | - |
| 1000 | 1020 | 1080 | 1030 | 1150 | 1220 | 80 | 40 | 40 | 117 | 60 | 10 | 10 | 12 | 24-M27 | 341.1 | 344.0 | - | - |
注：訂貨時注明管子外徑，大于DN1400、墻厚大于或小于300mm的產品可訂制加工。
剛性防水套管（A型）尺寸表、重量表
| DN | D1 | D2 | D3 | D4 | δ | B | k |
重量 (kg) |
| 50 | 60 | 80 | 114 | 225 | 3.5 | 10 | 4 | 4.49 |
| 65 | 75.5 | 95 | 121 | 230 | 3.75 | 10 | 4 | 4.66 |
| 80 | 89 | 110 | 140 | 250 | 4 | 10 | 4 | 5.33 |
| 100 | 108 | 130 | 159 | 270 | 4.5 | 10 | 5 | 6.36 |
| 125 | 133 | 155 | 180 | 290 | 6 | 10 | 6 | 8.33 |
| 150 | 159 | 180 | 219 | 330 | 6 | 10 | 6 | 1O.06 |
| 200 | 219 | 240 | 273 | 385 | 8 | 12 | 8 | 15.9 |
| 250 | 273 | 295 | 325 | 435 | 8 | 12 | 8 | 18.68 |
| 300 | 325 | 345 | 377 | 500 | 10 | 14 | 10 | 27.40 |
| 350 | 377 | 400 | 426 | 550 | 10 | 14 | 10 | 30.95 |
| 400 | 426 | 445 | 480 | 600 | 10 | 14 | 10 | 34.35 |
| 450 | 480 | 500 | 530 | 650 | 1O | 14 | 10 | 37.85 |
| 500 | 530 | 550 | 590 | 730 | 10 | 16 | 10 | 44.54 |
| 600 | 630 | 660 | 690 | 830 | 10 | 16 | 10 | 54.50 |
| 700 | 720 | 750 | 790 | 920 | 10 | 16 | 10 | 61.43 |
| 800 | 820 | 850 | 880 | 1020 | 10 | 16 | 10 | 69.12 |
| 900 | 920 | 950 | 980 | 1120 | 10 | 16 | 10 | 76.81 |
| 1000 | 1020 | 1050 | 1080 | 1230 | 10 | 16 | 10 | 84.50 |
| 1200 | 1220 | 1250 | 1290 | 1430 | 12 | 20 | 12 | 122.5 |
| 1400 | 1420 | 1450 | 1490 | 1630 | 12 | 20 | 12 | 141.3 |
| 1600 | 1620 | 1650 | 1690 | 1830 | 14 | 20 | 14 | 176.4 |
| 1800 | 1820 | 1850 | 1900 | 2040 | 16 | 20 | 16 | 216.6 |
| 2000 | 2020 | 2050 | 2100 | 2240 | 16 | 20 | 16 | 239.3 |
當穿墻管的材質和外徑等超出本圖集范圍，應注意對防水套管的結構形式、尺寸及縫隙內采用的填料等進行必要的調整和修正。
